Илоотделитель бурового раствора удаляет частицы размером от 15 до 40 микрон, защищая продуктивный пласт от закупорки. Узнайте, как гидроциклон для оборудования циркуляционных систем повышает эффективность бурения.
В многоступенчатой системе очистки бурового раствора илоотделитель занимает особое место. Если вибросита удаляют крупные частицы размером более 74 микрон, а пескоотделители справляются с фракцией 40–100 микрон, то именно илоотделитель отвечает за удаление самой коварной фракции — частиц размером от 15 до 40 микрон. Это ил и тонкодисперсные глинистые частицы, которые незаметны невооруженным глазом, но именно они представляют наибольшую угрозу для продуктивного пласта. Блок гидроциклона, включающий илоотделители, позволяет значительно снизить нагрузку на последующие ступени очистки и продлить срок службы центрифуг.

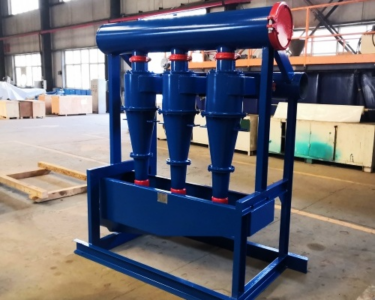

Принцип работы илоотделителя основан на центробежной сепарации. Гидроциклон для оборудования циркуляционных систем представляет собой коническую камеру, в которую буровой раствор подается под давлением по касательной. Возникающий вихревой поток создает центробежную силу, под действием которой более тяжелые твердые частицы отбрасываются к стенкам и по спирали опускаются вниз, к разгрузочному отверстию. Очищенная жидкость, имеющая меньшую плотность, поднимается вверх по центральному вихрю и выводится через верхний патрубок. Илоотделители гидроциклонные отличаются от пескоотделителей меньшим диаметром используемых конусов — 4 или 5 дюймов вместо 10 или 12. Это позволяет создавать более высокие центробежные силы, необходимые для улавливания мелких частиц.
Конус илоотделителя имеет вытянутую форму, что увеличивает время пребывания частиц в центробежном поле и повышает эффективность разделения мелких фракций. Именно эта особенность конструкции позволяет илоотделителю бурового раствора улавливать частицы размером до 15 микрон. При работе с утяжеленными растворами особенно важно правильно настроить оборудование. Илоотделитель очистки бурового раствора должен удалять только легкий шлам, но не трогать тяжелый барит. Для этого регулируют давление на входе и диаметр пескового насадка. Слишком маленький диаметр насадка приводит к забиванию и снижению производительности. Слишком большой — к потере эффективности разделения, так как часть жидкости уходит вместе с илом.
Одной из ключевых проблем при эксплуатации илоотделителей является абразивный износ внутренних поверхностей. Твердые частицы, движущиеся с высокой скоростью, постепенно истирают полиуретановое покрытие или металлическую футеровку. Поэтому производитель гидроциклонов KOSUN использует полиуретан высокой плотности, обеспечивающий длительный срок службы даже при работе с абразивными средами. Некоторые модели оснащаются сменными футеровками, что позволяет восстанавливать работоспособность гидроциклона без полной замены. Циклон пескоотделителя и илоотделителя требуют одинакового внимания при обслуживании: регулярной проверки давления, очистки насадок и своевременной замены изношенных элементов.
Почему так важно удалять именно иловую фракцию? Эти мелкие частицы, если их не удалить, попадают в продуктивный пласт вместе с фильтратом бурового раствора. Они закупоривают поры пласта, снижая его проницаемость и, как следствие, дебит скважины. Кроме того, ил оседает на стенках ствола, создавая толстую липкую фильтрационную корку, которая может привести к прихвату бурового инструмента. Илоотделитель бурового раствора от KOSUN успешно решает эти задачи, обеспечивая стабильные параметры раствора и защищая как пласт, так и оборудование. При выборе илоотделителя важно обращать внимание не только на производительность, но и на качество изготовления гидроциклонов. Правильно подобранный блок гидроциклона гарантирует стабильную работу всей циркуляционной системы, снижая нагрузку на центрифуги и продлевая срок службы оборудования.
